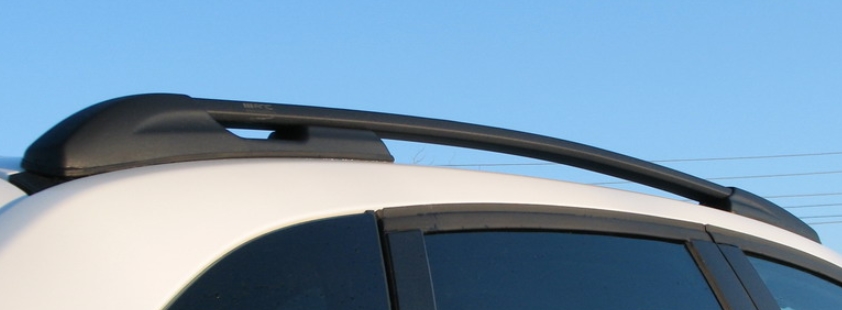

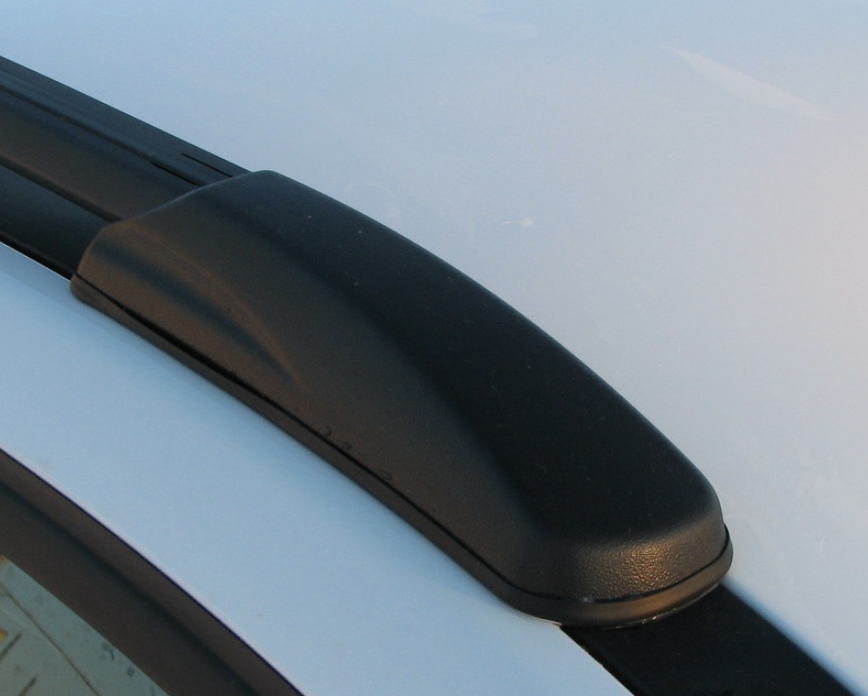

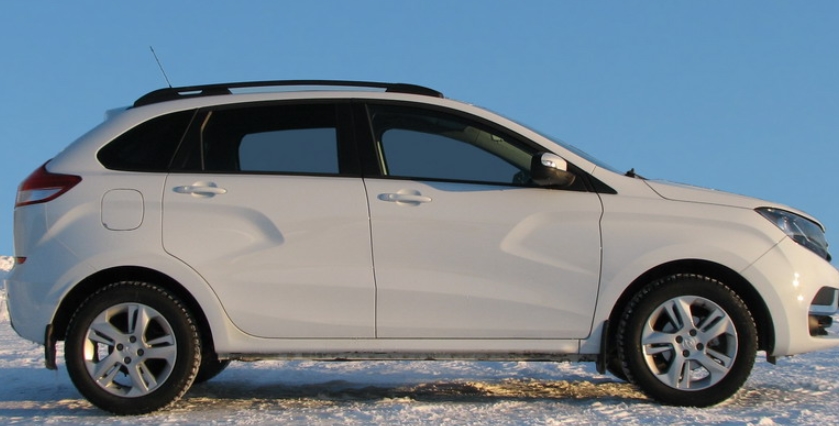

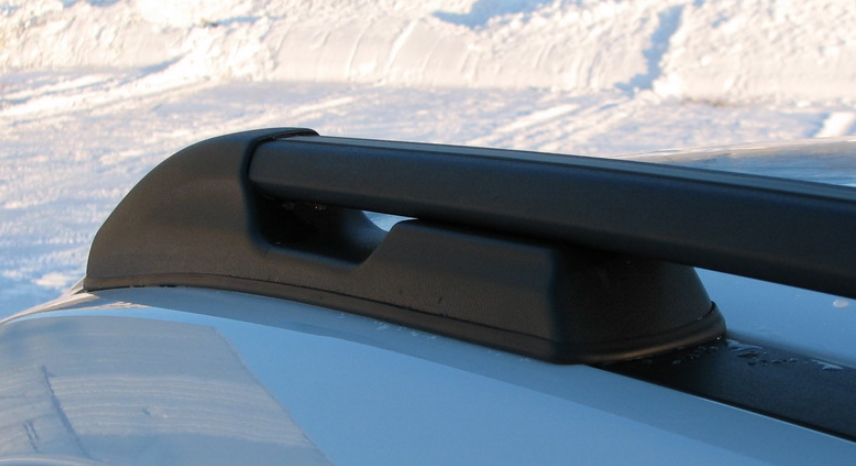

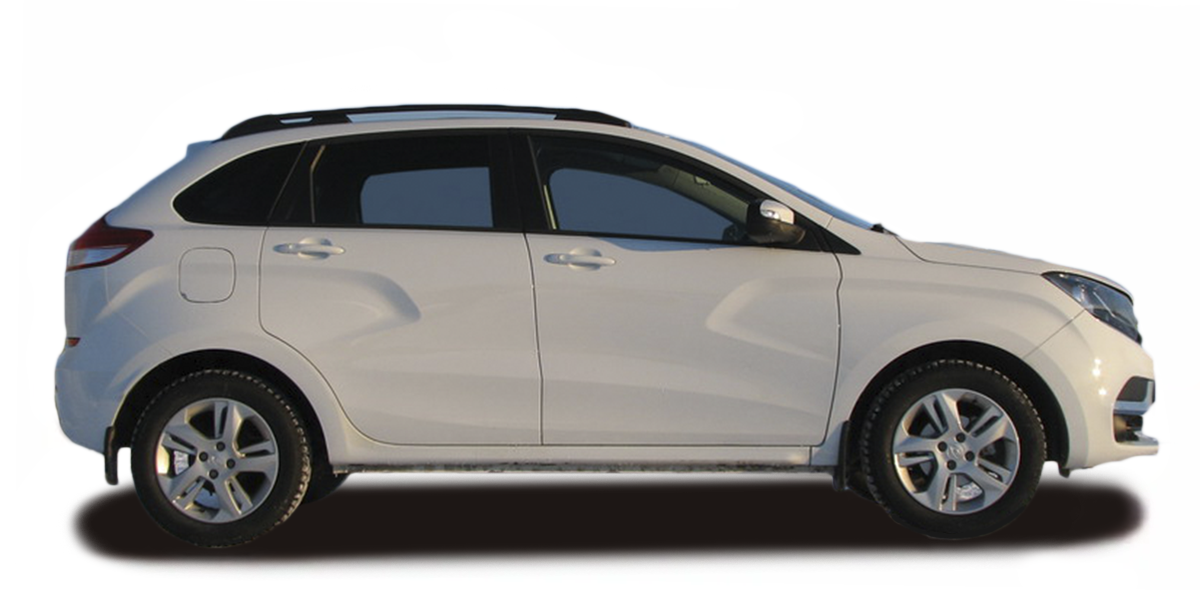

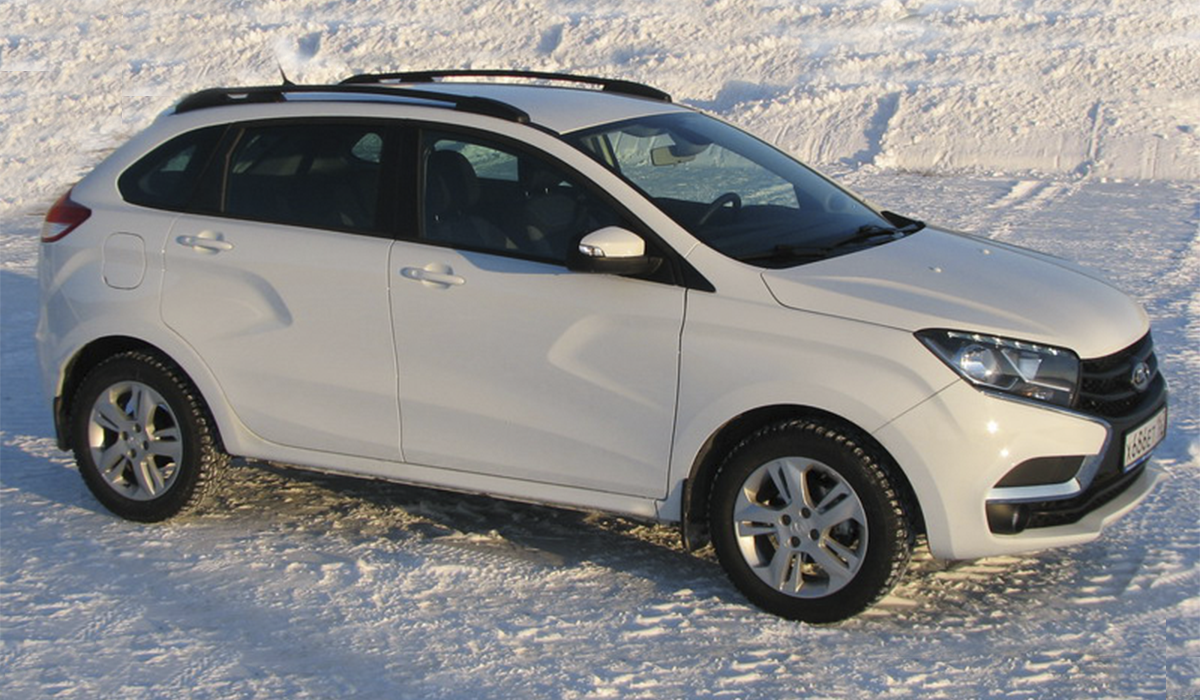

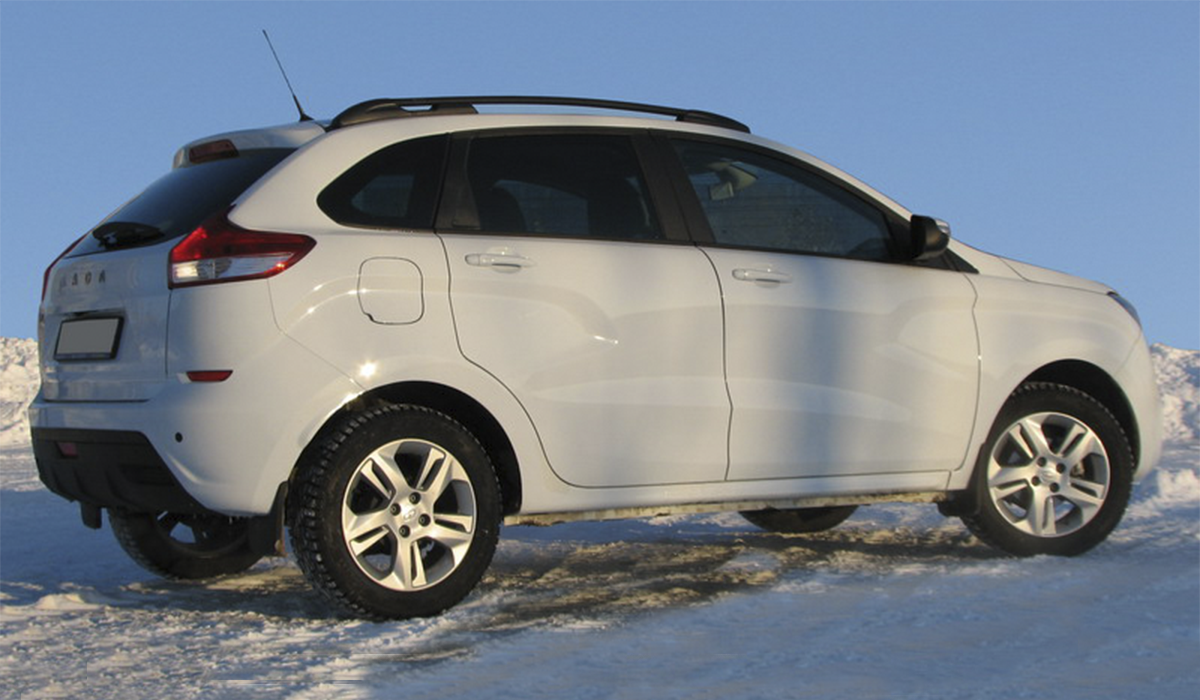

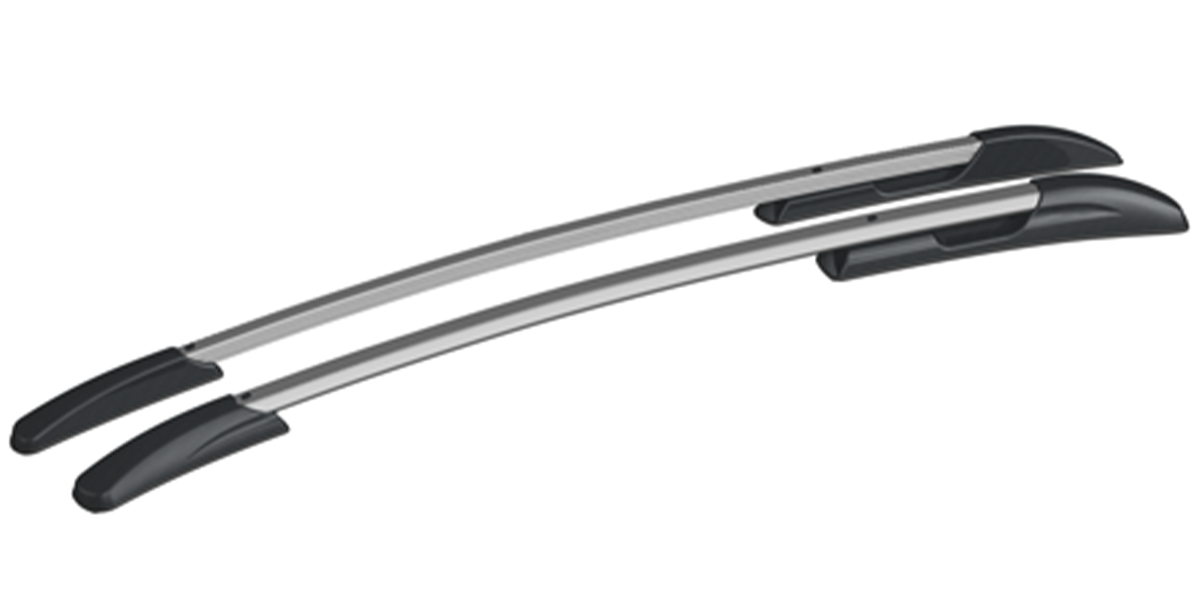

Рейлинги АПС для LADA XRAY серые 0224-БП-11

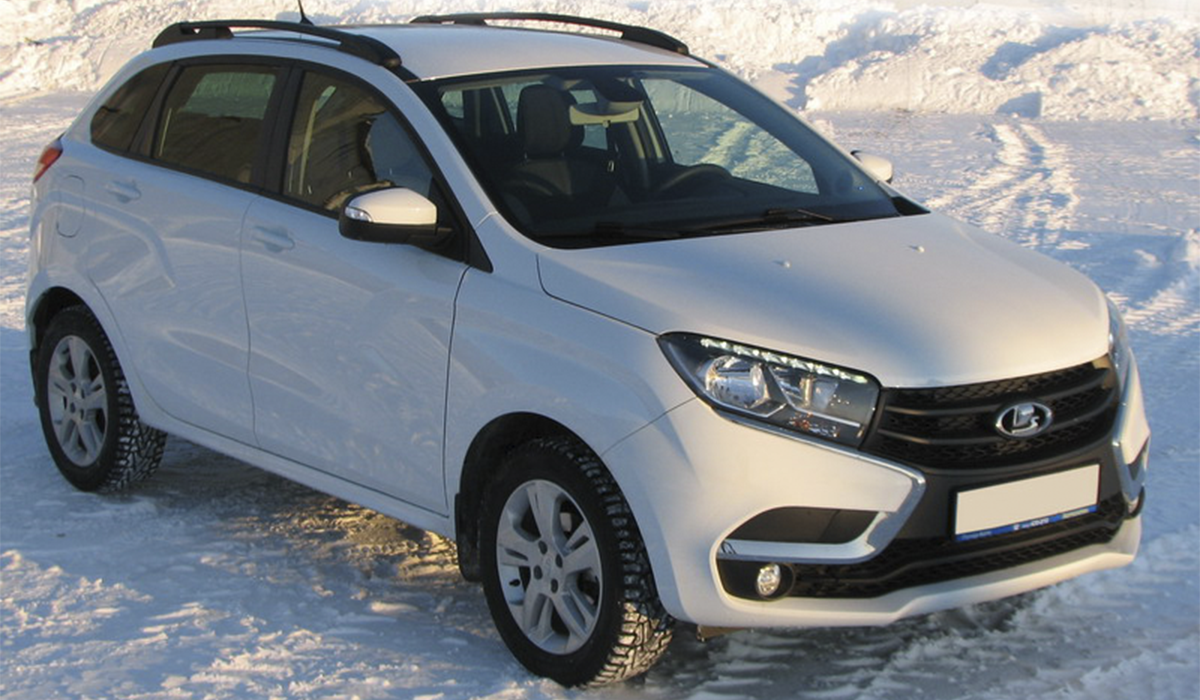

Рейлинги АПС (АвтоПолимерСервис, г.Тольятти) для автомобиля LADA XRAY (ЛАДА ИКСРЕЙ), характеристики:

Способ установки рейлингов – Механическое крепление БЕЗ СВЕРЛЕНИЯ КРЫШИ!

Для крепления рейлинга, под молдинги водостоков крыши устанавливаются крепежные пластины, которые надежно фиксируются к металлическому монтажному ребру автомобиля. Пластины полностью скрываются под молдингами в которых выполняются отверстия, по два с каждой стороны. Через полученные отверстия в молдингах Рейлинги прикручиваются винтами М6 в резьбу монтажных пластин.

Система крепления впервые разработана, испытана и запатентована специалистами ООО "АвтоПолимерСервис", что подтверждает Патент на полезную модель №171866 (приоритет полезной модели 27 января 2017г.)

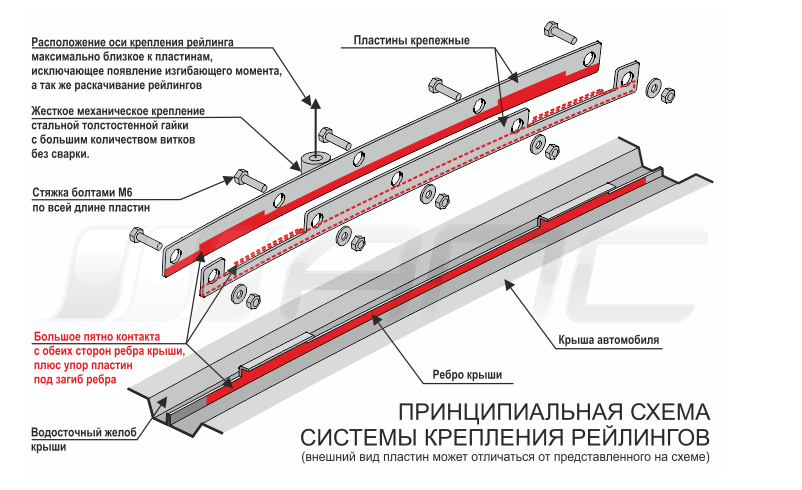

Крепление состоит из пластин, изготовленных из нержавеющей стали, которые попарно стягиваются по всей длине пластин болтами М6 с гайками и стопорными шайбами, что в сочетании с герметиком-прокладкой позволяет создать практически монолитное соединение с вертикальным ребром крыши. Решающим фактором является способ закрепления пластин, которые обжимают вертикальную часть стального ребра крыши, а также упираются под загнутую часть ребра. Вертикальная часть ребра имеет большую площадь по сравнению с небольшой горизонтально загнутой , а значит создается гораздо большее пятно контакта. Так же важно, что при притягивании рейлинга, нагрузка направлена вдоль вертикального ребра, которое при этом работает на растяжение (а не на изгиб). В свою очередь, крепление только за горизонтально отогнутую часть привело бы к деформации загиба при нагружении и соответственно соскальзыванию крепления с ребра крыши. Крепежный элемент рейлинга - это стальная шестигранная гайка-заклепка с большим количеством витков резьбы. Она жестко прикреплена механически к одной из пластин максимально близко к ней, что позволяет исключить возникновение изгибающего момента на ребре кузова. Пластины полностью скрываются под молдингом крыши. В самом молдинге выполняется отверстие под винт крепления (ни какой из известных способов крепления не исключает необходимость доработки молдинга крыши). При демонтаже рейлингов отверстия в молдинге можно закрыть заглушкой соответствующего размера.

Подробная информация о товаре:

Ответ на вопрос о необходимости получения разрешения в подразделениях ГИБДД на  внесение изменений в конструкцию автомобиля находится здесь.​

Видео инструкция по установке рейлингов на XRAY

Видео технических испытаний рейлингов на XRAY

Масса рейлингов - 3кг.

Максимальная нагрузка на крышу автомобиля - 50кг.

Грузоподъемность рейлингов – 47кг., в соответствии с массой рейлингов и максимальной нагрузкой на крышу автомобиля.

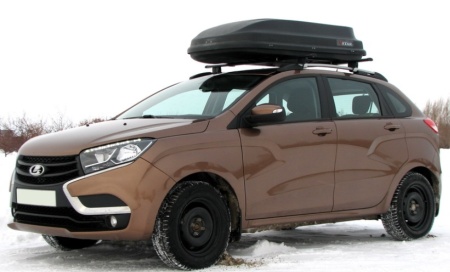

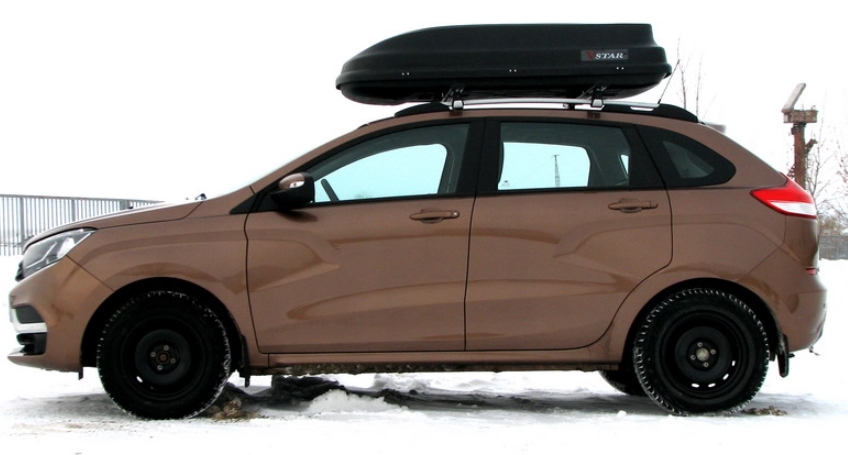

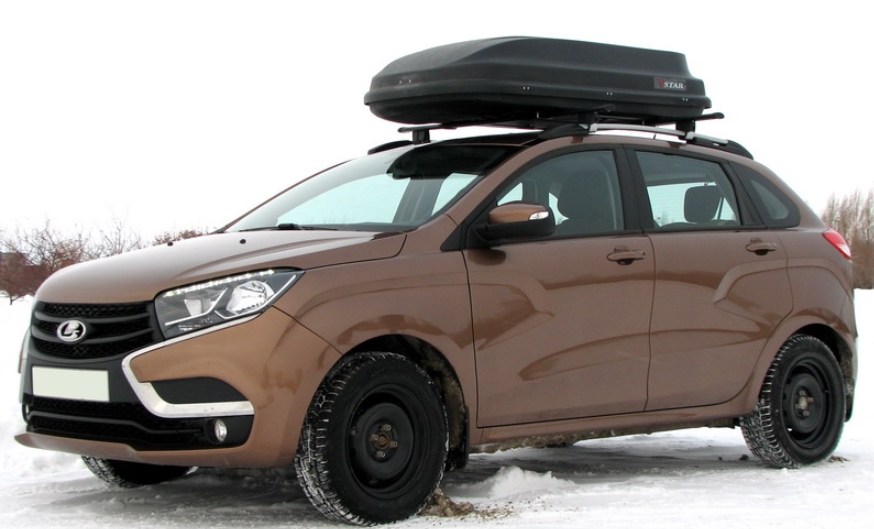

Рекомендации при использовании рейлингов в качестве багажника (при условии установки поперечин):

1. Малогабаритный и тяжелый груз размещать как можно ближе к рейлингам.
2. При одновременном размещении нескольких грузов на рейлинги равномерно распределять их по поверхности поперечин. Причем более тяжелые вещи необходимо размещать ближе к рейлингам, а более легкие к центру.
3. Надежно  фиксировать груз к поперечинам и самим рейлингам.
4. Дополнительно фиксировать свисающие концы длинномерных грузов к кузову автомобиля, для исключения их раскачивания в процессе транспортировки.
5. Выбирать наиболее оптимальный режим движения с пониженной скоростью, избегая резких разгонов и торможений.

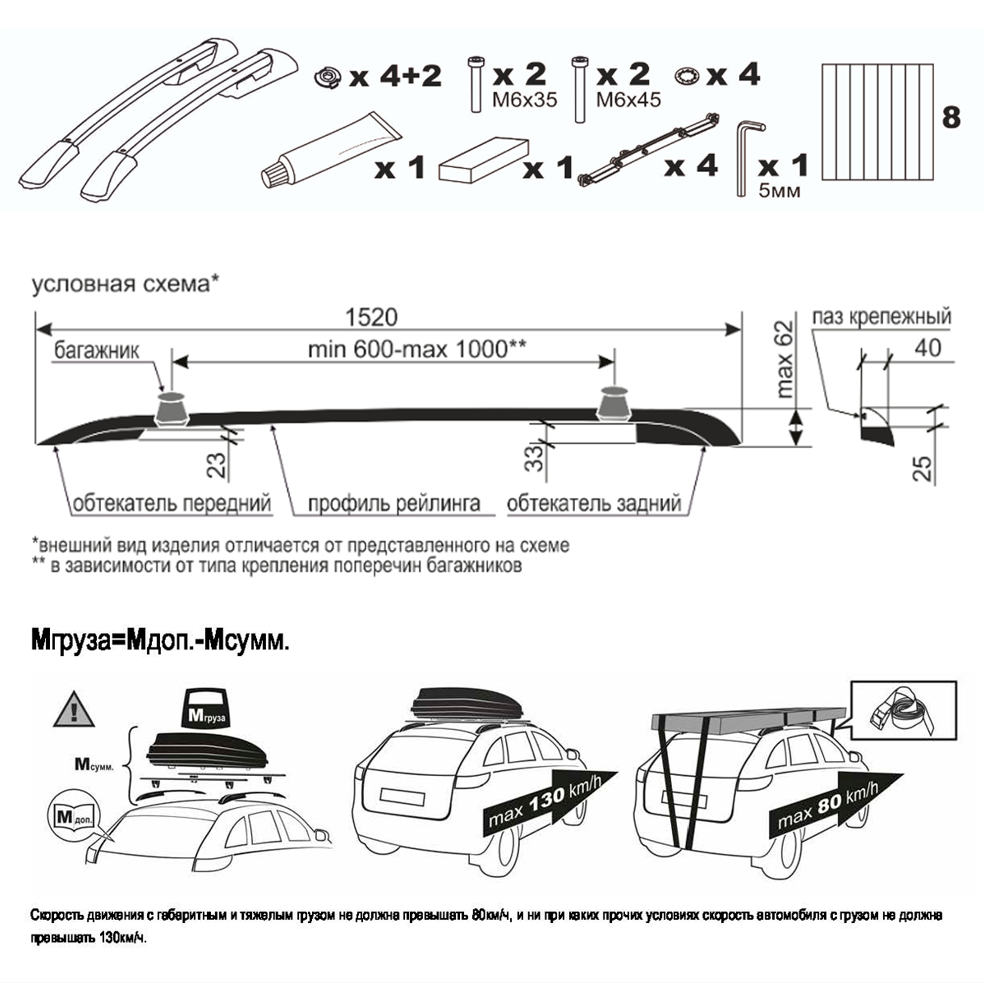

Длина рейлинга – 1520мм.
Крепление поперечин – винтовым соединением в продольном пазу алюминиевого профиля рейлинга.
Ширина установки поперечин – плавающая, фиксация поперечин возможна  в любом месте алюминиевого профиля рейлинга, максимальная ширина 1000 мм.
Габариты упаковки – 1615х210х210мм.

ВАЖНО: До момента установки товара на автомобиль необходимо сохранять всю упаковку (коробки, фирменный скотч, упаковочные материалы и пр.)!
В случае обнаружения каких-либо несоответствий товара по наименованию, комплектации, целостности или качеству, необходимо немедленно связаться с нами.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ: Самостоятельно дорабатывать, доукомплектовывать или ремонтировать приобретенный товар, так как это влечет за собой потерю  потребительских и эксплуатационных свойств товара, а также утрату гарантии.
